Cómo calcular materiales a partir de un trazo
Elemento y clasificación: por qué son dos cosas separadas, y por qué un mismo trazo puede llevar más de una.
Qué vas a aprender
- Qué es un elemento y qué es una clasificación, y por qué van separados
- Cómo una línea plana produce ladrillos, cemento y arena
- Cómo organizar el presupuesto en carpetas
Esta es la guía que explica cómo funciona Metradoai por dentro. Si entiendes esta distinción, entiendes la plataforma entera.
El trazo que hiciste en la guía anterior es el elemento: su geometría, más los datos que un plano en 2D no trae, como la altura o el grosor. La clasificación es otra cosa: el paquete de fórmulas que convierte ese elemento en materiales y costos. Un elemento puede llevar más de una clasificación a la vez —lo ves completo en la guía 8—, pero para entender el mecanismo, esta guía arma una sola.
- Carga los parámetros de ingeniería en el elemento. Altura, grosor, desfase. Van en el trazo, no en la clasificación: la pintura no tiene altura, la pared tiene altura.
- Crea la clasificación y elige el tipo. Área para superficies, Lineal para longitudes, Objeto para elementos que se cuentan por unidad.
- Ponle nombre y color. El color es cómo la vas a distinguir en el plano. Elige uno que contraste con el dibujo.
- Agrega las cantidades. Hasta ocho por clasificación. Cada una con su unidad y su costo unitario.
- Asígnala a un trazo y revisa los resultados en el panel derecho.
Clasificación lineal vs. clasificación de área
El tipo de trazo —línea o área— define qué plantillas de cálculo tienes disponibles para tus cantidades. No son las mismas para los dos.

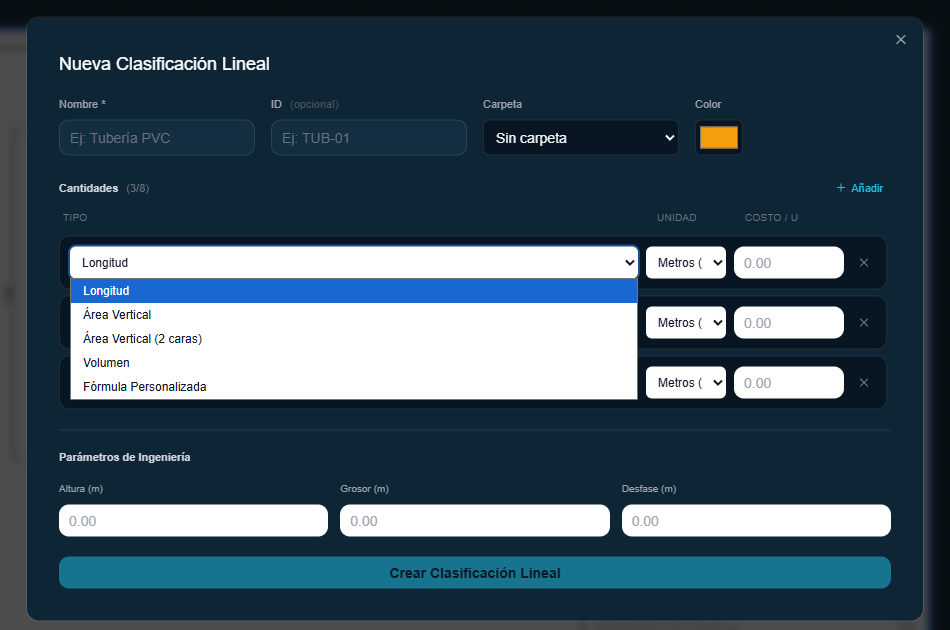

Clasificación lineal
Se usa sobre trazos de línea: muros, zócalos, cañerías, cualquier recorrido. Sus cantidades parten de la longitud del trazo, y algunas también usan la altura y el grosor que cargaste en el elemento.
Cantidades y qué hacen:
- Longitud — la cantidad es el largo del trazo, en metros lineales. Para materiales que se cotizan por metro: zócalos, cenefas, cañerías.
- Área Vertical — longitud por altura, de una sola cara. Para revoques, pintura, tabiques: todo lo que se aplica sobre la superficie vertical de un muro.
- Área Vertical (2 caras) — lo mismo, multiplicado. Cuando el mismo trabajo y el mismo precio van en las dos caras del muro, evita crear dos clasificaciones para lo mismo.
- Volumen — longitud por altura por grosor. Para mampostería, hormigón: materiales que se miden en metros cúbicos.
- Fórmula Personalizada — cuando necesitas algo que ninguna plantilla resuelve, como convertir superficie en kilos de cemento. Escribe tu propia expresión con Longitud, Altura, Grosor y Desfase como variables.

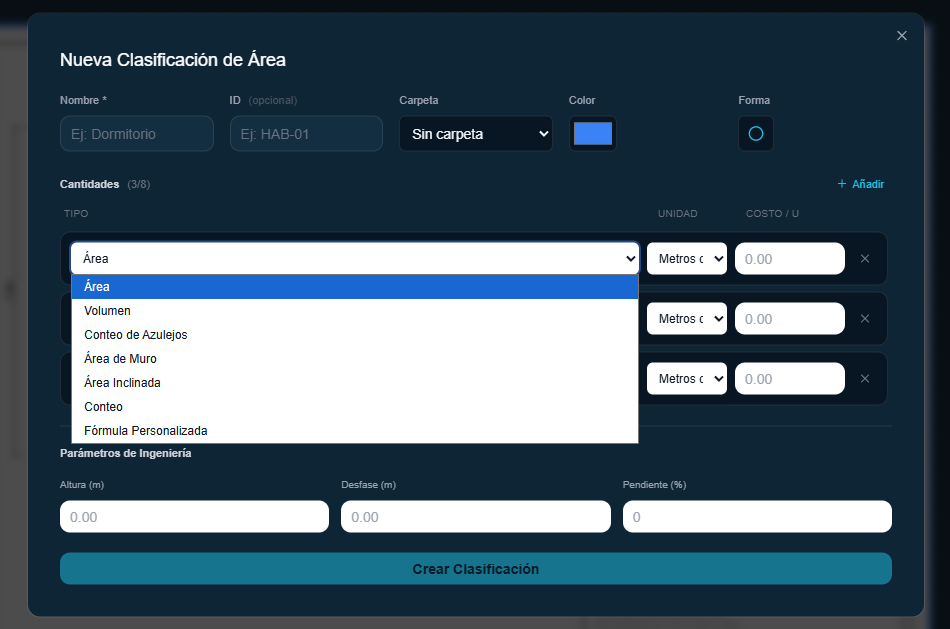

Clasificación de área
Se usa sobre trazos de área: pisos, cielorrasos, techos, cualquier superficie cerrada. Sus cantidades parten del área del polígono que trazaste.
Cantidades y qué hacen:
- Área — la cantidad es la superficie del polígono, en m². Para pisos, cielorrasos: cualquier superficie plana.
- Volumen — área por el grosor que cargaste en el elemento. Para contrapisos, carpetas: capas con espesor sobre una superficie.
- Conteo de Azulejos — a partir del ancho y el alto de cada pieza, calcula cuántas entran en el área, con el porcentaje de desperdicio que definas.
- Área de Muro — pensada para paredes trazadas como polígono, en vista de alzado, en vez de como línea.
- Área Inclinada — para superficies con pendiente, como techos o cielorrasos inclinados, donde el área real es mayor que el área proyectada en planta.
- Conteo — cuenta unidades dentro del área trazada.
- Fórmula Personalizada — igual que en lineal: tu propia expresión, para lo que ninguna plantilla resuelve.
Organización en carpetas
Las clasificaciones viven dentro de carpetas, y las carpetas pueden anidarse. Cada una muestra el subtotal de lo que contiene.
Conviene armarlas siguiendo los rubros de tu presupuesto. Así el desglose final ya sale con la estructura que necesitas entregar.
Configurar una clasificación desde cero lleva tiempo la primera vez. La guía siguiente muestra cómo pedirle ese trabajo al asistente.
